Tiefdruck
Der Ursprung des Tiefdruckverfahrens ist im künstlerischen Kupferstich und in der Radierung zu suchen. Die noch gelegentlich auftauchende Bezeichnung Kupferdruck ist nicht ganz zutreffend, auch wenn die Druckform hauptsächlich aus Kupfer besteht. Die frühere Radiertechnik lebt heute nur noch im handwerklichen Kupferdruck, indem auf geätzten Kupferplatten vorwiegend künstlerische Motive in kleinen Auflagen hergestellt werden. Aus fremdsprachigen Ableitungen wird das heutige Tiefdruckverfahren gelegentlich als Heliografie oder Rotografie bezeichnet, wobei auch diese Bezeichnungen auf alte
manuelle Techniken hinweisen (Héliogravure bzw. Rotogravure).
Kupferstich
Tiefdruckform

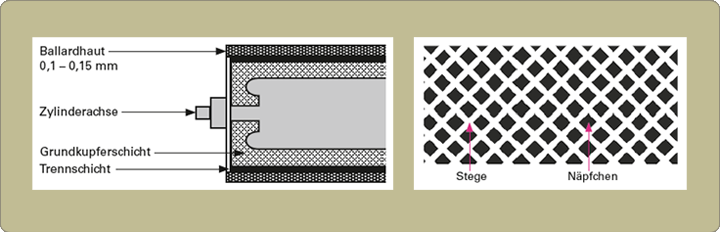

Beim Tiefdruck sind die drucken den Stellen minimal in der Druckform vertieft. Als Druckform dienen Stahlzylinder mit einer Kupfer- beschichtung. Der Zylinder kann eine Breite von 5 Metern und einen Durchmesser bis zu 1,6 Metern haben. Darauf kommt eine weitere, ca. 0,1 mm starke Kupferschicht (das Gravurkupfer), in die das Druckbild als tief gelegene Näpfchen mit einem Diamantstichel eingraviert wird. Diese Kupferschicht (nach ihrem Erfnder auch als Ballardhaut benannt) kann zusätzlich verchromt werden, um eine bessere Haltbarkeit zu erreichen. Dies wird vor allem in höheren Auflagenbereichen genutzt. Nach dem Druck wird die dünne Kupferbeschichtung abgezogen, so dass der Stahlzylinder wieder verwendet werden kann.
Tiefdruckzylinder der Firma Bolz GmbH

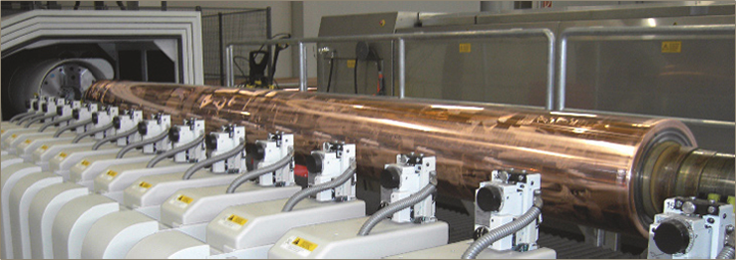

Gravurstation
Die Näpfchen sind bedingt durch die Diamantstruktur flächen- und tiefenvariabel angelegt. Die Abbildung unten zeigt die Gravurstation eines aufgekupferten Tiefdruckzylinders. Jeder Gravurkopf graviert nur ein kleines Segment des Druckzylinders, so dass die Gravurzeit für einen Tiefdruckzylinder dadurch relativ kurz ist.

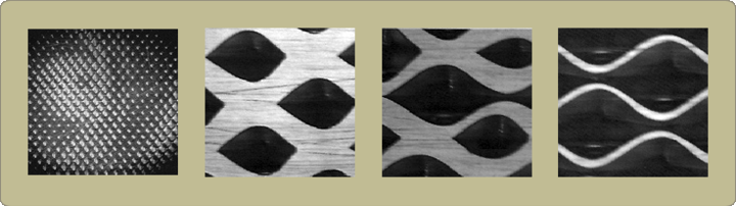

Unten ist ein Gravurergebnis mit
unterschiedlichen Tonwertabstufungen
zu sehen. Ganz rechts ist ein dunkler
Tonwert mit einem feinen Steg, nach
links nimmt dann die Stegbreite zu und
die Tonwerte werden lichter (heller).
Elektromechanische Gravur
